Il panorama energetico globale sta attraversando una trasformazione fondamentale. L’aumento delle tariffe elettriche, la rapida proliferazione dell’energia solare sui tetti e l’urgente necessità di ridurre la dipendenza dalla rete hanno spinto la tecnologia degli inverter ibridi da una soluzione di nicchia a un requisito fondamentale per i sistemi energetici sia residenziali che commerciali. Al centro di questo cambiamento c’è l’inverter ibrido basato sull’accumulo di energia fotovoltaica e batteria, un dispositivo che fa molto di più che convertire semplicemente l’energia solare CC in elettricità CA utilizzabile. Orchestra attivamente il flusso di energia attraverso più fonti per massimizzare l’autoconsumo, ridurre al minimo i costi e garantire la continuità della fornitura.
Cosa fa realmente un inverter ibrido
A inverter ibrido è fondamentalmente un dispositivo di gestione dell'energia multidirezionale. A differenza di un inverter di stringa standard che converte solo l'uscita CC solare in CA per l'uso immediato o l'esportazione in rete, un inverter ibrido gestisce contemporaneamente l'energia dai pannelli fotovoltaici, un sistema di accumulo dell'energia della batteria (BESS), la rete pubblica e, facoltativamente, un generatore di backup. Decide in tempo reale da quale fonte attingere, se caricare la batteria e quando esportare l'energia in eccesso, il tutto sulla base di una logica di priorità configurabile e di dati di consumo in tempo reale.
Questa capacità è ciò che rende gli inverter ibridi fondamentali per raggiungere la parità energetica, il punto in cui il costo dell’energia autoprodotta e autoimmagazzinata è pari o inferiore ai prezzi di importazione della rete. Spostando in modo intelligente i carichi ed evitando le importazioni di rete con tariffe di punta, un sistema di inverter ibrido ben configurato può ridurre drasticamente le bollette elettriche e allo stesso tempo fungere da backup resiliente durante le interruzioni.
Architettura principale: come sono strutturati i percorsi di alimentazione
Comprendere l'architettura interna di un inverter ibrido aiuta gli operatori e gli installatori a prendere decisioni migliori in materia di configurazione e dimensionamento. Un inverter ibrido basato su fotovoltaico e accumulo di batterie integra in genere diversi blocchi funzionali chiave in una singola unità:
- Caricatore solare MPPT : Traccia il punto di potenza dell'array fotovoltaico per estrarre l'energia in condizioni di irraggiamento e temperatura variabili. I modelli di fascia alta includono due o più inseguitori MPPT indipendenti per gestire array con orientamenti o profili di ombreggiatura diversi.
- Convertitore di batteria bidirezionale : Carica la batteria dall'energia solare o dalla rete e la scarica per alimentare i carichi. L'efficienza in entrambe le direzioni di carica e di scarica influisce direttamente sulle perdite di andata e ritorno del sistema, pertanto per le applicazioni a cicli elevati sono preferibili valori di efficienza dell'inverter superiori al 97%.
- Interfaccia di rete e anti-islanding : Gestisce la sincronizzazione con la rete elettrica per un'importazione/esportazione senza soluzione di continuità e include la protezione anti-islanding obbligatoria per impedire il back-feeding durante le interruzioni della rete, come richiesto da standard come IEEE 1547 e VDE-AR-N 4105.
- Bypass CA e interruttore di trasferimento : In modalità off-grid o di backup, l'inverter commuta i carichi dalla rete alla batteria/alimentazione solare, in genere entro 10-20 millisecondi, abbastanza velocemente da sostenere apparecchiature sensibili come dispositivi medici o infrastrutture IT.
- Porta di ingresso del generatore : Molte piattaforme di inverter ibridi includono un ingresso CA dedicato per un generatore diesel o gas, consentendo al sistema di utilizzare l'energia del generatore per caricare le batterie o integrare l'alimentazione del carico quando l'energia solare e quella di accumulo sono entrambe insufficienti.

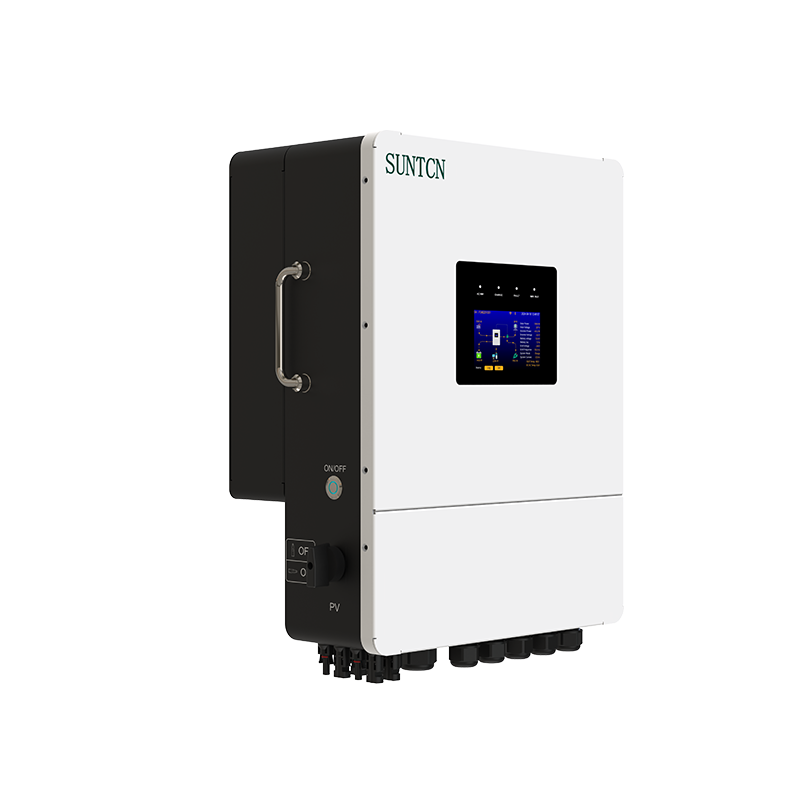

L'inverter ibrido SUNTCN integra tutti questi percorsi all'interno di un telaio compatto e ad alta efficienza, consentendo agli installatori di collegare fotovoltaico, batterie, rete e generatori senza dispositivi di accoppiamento esterni. Questa architettura all-in-one riduce la complessità dell'installazione e il numero dei componenti: un vantaggio chiave sia nelle ristrutturazioni residenziali che nelle nuove costruzioni commerciali.
Gestione del flusso di potenza: spiegazione della logica di definizione delle priorità
La vera intelligenza di un inverter ibrido risiede nel suo algoritmo di gestione dell'energia. le piattaforme offrono modalità operative configurabili che definiscono l'ordine di preferenza per il modo in cui l'energia viene approvvigionata, immagazzinata ed esportata. Le tre modalità comuni sono:
Modalità priorità solare
In questa modalità, tutta la potenza solare disponibile viene utilizzata per alimentare i carichi collegati. Qualsiasi surplus dopo aver soddisfatto i carichi viene utilizzato per caricare la batteria. Una volta che la batteria raggiunge il limite massimo dello stato di carica (SoC) configurato, l'energia solare in eccesso viene esportata nella rete o ridotta a seconda delle normative locali. L’importazione dalla rete viene attivata solo quando la produzione solare e lo scaricamento della batteria insieme non riescono a soddisfare la domanda. Questa modalità è ideale per massimizzare l’autoconsumo in ambienti con tariffe feed-in (FiT) in cui i prezzi all’esportazione sono bassi.
Modalità priorità batteria
In questo caso il sistema dà priorità allo scaricamento della batteria per soddisfare i carichi prima di prelevarla dalla rete. L'energia solare continua a caricare la batteria durante il giorno, ma la logica di invio è ottimizzata per massimizzare l'utilizzo della batteria. Questa modalità si adatta alle strutture tariffarie in base al tempo di utilizzo (TOU) in cui l'elettricità della rete è significativamente più economica durante le ore non di punta. La batteria viene caricata a basso costo durante la notte e scaricata durante le fasce orarie di punta, ottenendo sostanziali riduzioni sulla bolletta.
Modalità priorità griglia
Nella modalità priorità di rete, l'inverter attinge principalmente dalla rete per alimentare i carichi e passa alla batteria o al solare solo quando l'energia di rete non è disponibile o le tariffe superano una soglia impostata. Questa modalità viene utilizzata nei mercati con tariffe feed-in elevate in cui l’esportazione di energia solare è economicamente più vantaggiosa rispetto all’autoconsumo o in sistemi in cui la longevità della batteria è prioritaria rispetto al ciclo quotidiano.
Compatibilità e dimensionamento delle batterie per sistemi ibridi
La scelta della chimica e della capacità della batteria ha un impatto diretto sulle prestazioni complessive di un sistema inverter ibrido. Il fosfato di litio ferro (LiFePO4) è diventato il prodotto chimico dominante per applicazioni residenziali e commerciali leggere grazie alla sua durata di ciclo (tipicamente 3.000–6.000 cicli completi), stabilità termica e tolleranza elevata della profondità di scarica (DoD) fino al 90–95%.
Quando si dimensiona il banco batterie, le variabili chiave da bilanciare sono:
- Profilo di carico giornaliero : Calcola il consumo medio giornaliero di energia (kWh) e identifica i periodi di punta della domanda che devono essere compensati dalla rete.
- Requisito di autonomia : Per le applicazioni critiche di backup, dimensionare la batteria per alimentare i carichi essenziali per un periodo di 8–12 ore senza ingresso solare.
- Tasso di scarico continuo dell'inverter : Assicurarsi che la corrente di scarica continua della batteria (velocità C) sia compatibile con la potenza di uscita CA dell'inverter per evitare colli di bottiglia durante eventi di carico elevato.
- Espandibilità : Selezionare un inverter ibrido che supporti l'espansione della capacità della batteria tramite moduli batteria paralleli, consentendo al sistema di crescere con l'aumento del fabbisogno energetico nel tempo.
| Chimica della batteria | Ciclo di vita | Dipartimento della Difesa massimo | Caso d'uso tipico |
|---|---|---|---|
| LiFePO4 | 3.000-6.000 | 90–95% | Residenziale, C&I, off-grid |
| NMC (Li-NMC) | 1.500-3.000 | 80–90% | Installazioni con vincoli di spazio |
| Piombo acido (AGM) | 300–700 | 50% | Retrofit legacy/a basso costo |
Integrazione del generatore: estensione della resilienza del sistema ibrido
Per i siti con frequenti interruzioni della rete o elevati requisiti di autonomia fuori rete, l'integrazione di un generatore con l'inverter ibrido crea una solida architettura di backup multi-sorgente. L'inverter ibrido funge da controller principale, avviando automaticamente il generatore quando il SoC della batteria scende al di sotto di una soglia definita e spegnendolo una volta che la batteria è sufficientemente ricaricata, in genere all'80% per proteggerne la durata.
Un parametro di configurazione chiave è il limite della corrente di carica del generatore , che impedisce il sovraccarico di un generatore limitando la quantità di potenza utilizzata dall'inverter per la ricarica della batteria rispetto all'alimentazione del carico. Ad esempio, un generatore da 5 kVA funzionante all'80% della capacità (4 kW) potrebbe allocare 2,5 kW ai carichi e 1,5 kW alla ricarica della batteria, garantendo che il generatore funzioni con un fattore di carico confortevole ed efficiente. Il corretto dimensionamento del generatore dovrebbe tenere conto sia del carico combinato che della domanda di carica che l’inverter ibrido può presentare simultaneamente.
Monitoraggio, registrazione dati e gestione remota
Un inverter ibrido senza un monitoraggio completo è un'occasione persa. I dati storici e in tempo reale sulla resa solare, sullo stato di carica della batteria, sul consumo del carico, sull'importazione/esportazione della rete e sull'efficienza del sistema sono essenziali per convalidare le prestazioni del sistema rispetto agli obiettivi di progettazione e per il rilevamento proattivo dei guasti.
Le principali piattaforme di inverter ibridi, comprese quelle della gamma di prodotti SUNTCN, forniscono monitoraggio connesso al cloud tramite Wi-Fi o comunicazione Modbus RS485 a un data logger locale, con dati accessibili tramite un portale web o un'applicazione mobile. I parametri chiave da monitorare quotidianamente includono:
- Rapporto di autoconsumo : La percentuale di generazione solare consumata direttamente in loco (obiettivo: superiore al 70% in sistemi residenziali ben ottimizzati).
- Rapporto di autosufficienza : La percentuale della domanda di carico totale soddisfatta dal solare e dalla batteria senza importazione dalla rete (obiettivo: 60–80% nei climi alle medie latitudini con batterie di dimensioni adeguate).
- Conteggio dei cicli della batteria e SoH : Il monitoraggio dello stato di salute consente una pianificazione proattiva della sostituzione della batteria prima che il degrado della capacità incida sul servizio.
- Curva di efficienza dell'inverter : effettuare un controllo incrociato tra l'efficienza di uscita effettiva e l'efficienza CEC nominale o UE per identificare anomalie che potrebbero indicare un problema hardware.
Soddisfare le future richieste energetiche con una piattaforma ibrida scalabile
Uno degli argomenti convincenti per l’implementazione di un inverter ibrido oggi è la capacità di resistere al futuro. La domanda di energia nei siti residenziali e commerciali è in aumento, spinta dalla ricarica dei veicoli elettrici, dalle pompe di calore che sostituiscono il riscaldamento a gas e dall’elettrificazione dei processi industriali. Un sistema di inverter ibrido con accumulo di batteria espandibile, ingresso FV multi-MPPT e compatibilità con il generatore può assorbire questi nuovi carichi in modo incrementale senza richiedere la sostituzione totale dell’infrastruttura.
Gli operatori di rete offrono inoltre sempre più programmi di risposta alla domanda e di centrali elettriche virtuali (VPP) che premiano la gestione flessibile del carico. Le piattaforme di inverter ibridi con API aperte o capacità di integrazione VPP certificata consentono ai proprietari dei siti di partecipare a questi programmi, generando entrate dall'energia immagazzinata e fornendo allo stesso tempo servizi di stabilità della rete. Man mano che le politiche tariffarie incentivanti si evolvono a livello globale, questa capacità di passare da un esportatore passivo a un partecipante attivo alla rete costituirà un significativo elemento di differenziazione per i sistemi oggi implementati.
La combinazione di un impianto fotovoltaico ben progettato, un banco di batterie adeguatamente dimensionato e un inverter ibrido intelligente rappresenta il percorso pratico ed economicamente praticabile verso l’indipendenza energetica per la maggior parte degli utenti finali. La scelta di una piattaforma con comprovata gestione multi-fonte, elevata efficienza di andata e ritorno e solide capacità di monitoraggio remoto garantisce che il sistema continui a fornire valore ben oltre il periodo di recupero iniziale.
